单选题

如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。某同学用试电笔测试如图的A、B、C、D四处，发现A、C、D这三处都能使试电笔的氖管发光，而B处不发光。那么可以判定故障是

A、

火线和零线短路

B、

电线AC段某处断路

C、

电线BD段某处断路

D、

电灯L短路

下载APP答题

由4l***0y提供分享举报纠错

相关试题

单选题下列有关家庭电路和安全用电说法正确的是

A、

电冰箱使用三脚插头，是为了防止电流过大引起火灾

B、

电能表上标有“10（20）A”，则其工作时的电流不应小于10A

C、

家用电器都有开关，因此家庭电路中可以不安装空气开关

D、

电对人体造成的伤害程度与通过人体的电流的大小及持续时间有关

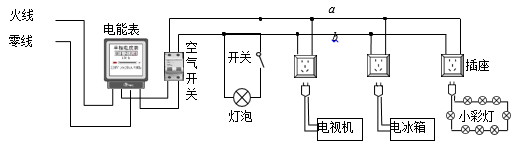

单选题小刚家的电路简化后如图所示，由该电路可知

A、

a线是火线，b线是零线

B、

控制灯泡的开关可以和灯泡的位置互换

C、

电能表是用来直接测量用电器消耗的总功率的

D、

电路中的灯泡、电视机和电冰箱是并联的，各个小彩灯之间也是并联的

单选题下列有关家庭电路和安全用电的说法正确的是

A、

我国家庭电路的电压为36V

B、

在触电事故现场，要立即切断电源

C、

冰箱使用三脚插头，是为了防止电流过大引起火灾

D、

用电器的开关发生短路时，会造成空气开关自动断开

单选题小明触摸自己家的电冰箱门时，手“麻”了一下。对于造成小明手“麻”的原因有四种猜想，你认为其中合理的猜想是

A、

火线断路

B、

火线的绝缘破损，与电冰箱金属外壳接触

C、

火线与零线短路

D、

电冰箱的金属外壳接了地线

单选题某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关。对此电路，下列说法正确的是

A、

火线上的保险丝应该改装到零线上

B、

甲处应装用电器，乙处应装开关

C、

甲处应装开关，乙处应装用电器

D、

当保险丝熔断后，可以用铜丝代替

单选题下列关于电路连接的说法正确的是

A、

家庭电路中插座与用电器串联

B、

家庭电路中的各种家用电器是并联的

C、

电灯和控制它的开关是并联的

D、

控制交通的红灯、黄灯、绿灯之间是串联的

单选题下列说法错误的是

A、

电工钳的手柄外套用塑料制成，是利用塑料的绝缘性

B、

在连接电路时，应使开关处于断开的状态

C、

电压表和电流表都不能直接连接在电源的两端

D、

某变阻器上标有：“50Ω，1.2A”字样，则允许通过它的最大电流为1.2A

单选题下列关于家庭电路和安全用电的说法中，正确的是

A、

使用测电笔，手必须接触笔尖金属体

B、

更换灯泡或搬动电器前不必断开电源开关

C、

发生触电事故时，漏电保护器一定会自动切断电路

D、

输电线进户后，依次连接电能表、总开关、保险装置
