多选题 对于具有8条支路和4个结点的电路，结论正确的有（ ）。
A、最多可以列出4个独立的KVL电压方程
B、最多可以列出5个独立的KVL电压方程
C、最多可以列出8个独立的KVL电压方程
D、最多可以列出3个独立的KCL电流方程
E、最多可以列出4个独立的KCL电流方程

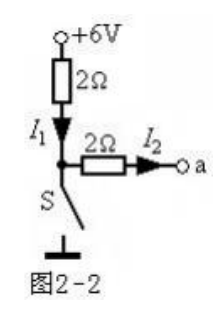

多选题 如图 2-2 所示电路,开关 S 断开时，结论成立的有（ ）。
A、Va = 6V
B、I1 = 0A
C、I2 = 0A
D、I1 = 1.5A
E、I2 = 1.5A
多选题 对于具有10条支路和5个结点的电路，结论正确的有（ ）。
A、最多可以列出6个独立的KVL电压方程
B、最多可以列出5个独立的KVL电压方程
C、最多可以列出10个独立的KVL电压方程
D、最多可以列出4个独立的KCL电流方程
E、最多可以列出5个独立的KCL电流方程

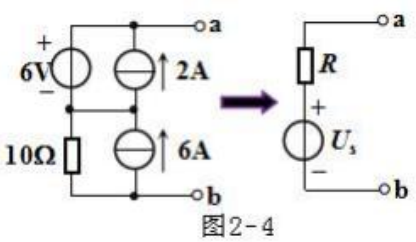

多选题 如图 2-4 所示电路，结论正确的有（ ）。
A、US = 6V
B、US = 66V
C、R =10Ω
D、R =13Ω
E、R =16Ω
多选题 将如图2-3所示的电流源电路等效成电压源模型，结论正确的 有（ ）。
A、等效源电压为27V
B、等效源电压为9V
C、等效源电压为3V
D、等效电阻为 3Ω
E、等效电阻为 6Ω

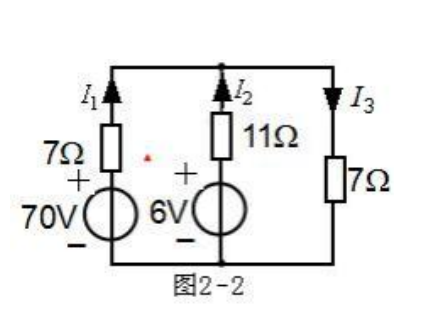

多选题 如图 2-2 所示电路，结论成立的有（ ）。
A、I1 = 6A
B、I1 = 4A
C、I2 =-2A
D、I2 = 2A
E、I3 = 4A

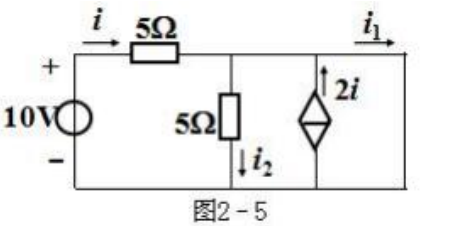

多选题 如图 2-5 所示电路，结论正确的有（ ）。
A、i1 = 0A
B、i1 = 6 A
C、i2 =0 A
D、i2 = 2A
E、i2 = 4A
多选题 将如图2-3所示的电压源电路等效成电流源模型，结论正确的有 ( )。
A、等效源电流为32A
B、等效源电流为2A
C、等效源电流为8A
D、等效电阻为 2Ω
E、等效电阻为 8Ω
2025-05-19
共50道
